Audit Struktur pada Pondasi Tiang Pancang: Metode dan Tantangan Teknis

Table of Contents

Pondasi tiang pancang memegang peran vital dalam menopang beban struktur bangunan, terutama pada tanah yang lunak atau tidak stabil. Seiring waktu, struktur pondasi ini bisa mengalami penurunan performa akibat korosi, perubahan kondisi tanah, atau kesalahan konstruksi. Oleh karena itu, melakukan audit struktur secara menyeluruh pada pondasi tiang pancang menjadi langkah penting untuk memastikan keamanan dan kelayakan bangunan.

Audit struktur tidak hanya mengungkap kerusakan tersembunyi, tetapi juga membantu pemilik bangunan mengambil keputusan tepat dalam pemeliharaan atau rehabilitasi. Dalam artikel ini, kami akan mengulas secara komprehensif metode yang digunakan dalam audit pondasi tiang pancang serta tantangan teknis yang kerap dihadapi di lapangan.

Metode Audit Struktur pada Tiang Pancang

Melakukan audit struktur pada tiang pancang bukan perkara sederhana. Para insinyur harus memilih metode yang sesuai berdasarkan kondisi lokasi, usia bangunan, serta jenis dan kedalaman pondasi. Berikut adalah beberapa metode utama yang sering digunakan dalam audit struktur pondasi tiang pancang:

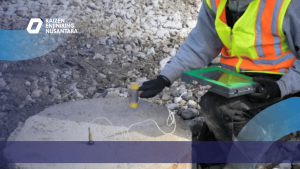

1. Metode Low Strain Integrity Test (PIT)

Metode ini paling umum digunakan karena bersifat non-destruktif. Auditor akan memukul kepala tiang dengan palu ringan dan mengamati respons getaran menggunakan sensor akselerometer. Jika struktur tiang mengalami retakan atau segmen yang rusak, gelombang pantul akan menunjukkan anomali.

Teknisi bisa memeriksa panjang tiang, mendeteksi retakan vertikal, hingga memastikan kontinuitas material. Metode ini sangat berguna untuk audit tiang pancang yang tertanam dalam dan tidak bisa diekspos langsung.

2. Metode Crosshole Sonic Logging (CSL)

Untuk tiang pancang dengan casing atau duct, metode CSL menawarkan akurasi tinggi. Auditor memasukkan dua atau lebih probe ultrasonik ke dalam duct di dalam beton. Selanjutnya, mereka mengukur kecepatan gelombang suara dari satu probe ke probe lainnya.

Apabila ada rongga atau segregasi beton, gelombang akan melambat atau terputus. Metode ini sangat efektif dalam mendeteksi cacat beton dalam pondasi bored pile atau tiang pancang beton cor di tempat.

3. Metode Pile Dynamic Testing (PDA)

Metode PDA menggunakan alat canggih untuk mengukur respon dinamis tiang pancang terhadap beban tumbukan. Biasanya, teknik ini digunakan pada saat pemancangan, tetapi bisa juga diterapkan dalam audit struktur untuk mengevaluasi kapasitas daya dukung tiang.

Teknisi akan memasang sensor tegangan dan percepatan di kepala tiang lalu menjatuhkan hammer dari ketinggian tertentu. Data yang dikumpulkan memungkinkan analisis mengenai integritas struktur, kapasitas aksial, dan friksi tanah.

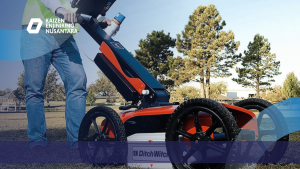

4. Ground Penetrating Radar (GPR)

Untuk beberapa kasus khusus, auditor menggunakan GPR untuk memindai struktur bawah tanah. Gelombang elektromagnetik yang dipantulkan memberikan gambaran tentang keberadaan tiang, posisi sambungan, dan kondisi material di sekitarnya. Namun, efektivitas metode ini bergantung pada jenis tanah dan keberadaan air bawah tanah.

Tantangan Teknis dalam Audit Tiang Pancang

Meskipun teknologi audit semakin canggih, para auditor masih menghadapi berbagai kendala teknis di lapangan. Tantangan-tantangan ini perlu dipahami untuk meningkatkan akurasi hasil audit dan efisiensi proses.

1. Akses Terbatas ke Kepala Tiang

Sering kali, kepala tiang pancang tertutup oleh pelat lantai atau struktur lainnya. Untuk mengaksesnya, auditor perlu membongkar sebagian permukaan, yang bisa menimbulkan biaya tambahan dan gangguan operasional.

Solusinya, teknisi harus merencanakan audit sejak awal proyek dan menyertakan akses inspeksi pada desain struktur.

2. Kondisi Tanah yang Kompleks

Tanah yang mengandung batuan, air, atau material organik dapat memengaruhi hasil pengujian. Misalnya, kehadiran air tanah dapat mengganggu transmisi gelombang pada metode PIT atau CSL.

Untuk mengatasi hal ini, teknisi bisa melakukan kalibrasi ulang peralatan dan menggabungkan dua metode audit untuk mendapatkan hasil yang lebih akurat.

3. Variasi Kualitas Beton

Kualitas beton yang tidak merata akan memengaruhi pembacaan data. Kadang, perbedaan material pada bagian atas dan bawah tiang menyebabkan gelombang pantul yang tidak konsisten.

Untuk menyiasatinya, auditor perlu memahami riwayat pengecoran dan melakukan pengujian pada beberapa titik referensi untuk validasi silang.

4. Kesalahan Interpretasi Data

Audit tiang pancang melibatkan banyak data teknis yang kompleks. Tanpa keahlian dan pengalaman yang memadai, teknisi bisa salah menginterpretasikan hasil, misalnya menganggap tiang cacat padahal hanya terkena pengaruh permukaan.

Maka dari itu, sangat penting bagi tim audit untuk menggunakan software analisis yang sudah terkalibrasi dengan baik. Selain itu, mereka juga harus bekerja sama dengan auditor yang tersertifikasi agar hasil evaluasi struktur benar-benar akurat, kredibel, dan sesuai standar teknis.

Mengapa Audit Tiang Pancang Itu Penting?

Audit tiang pancang tidak hanya penting untuk proyek baru, tetapi juga krusial untuk struktur lama yang ingin direnovasi atau diganti fungsi. Dengan audit yang tepat, pemilik bangunan bisa:

Mendeteksi potensi kegagalan struktur sejak dini
Menyusun strategi pemeliharaan berbasis data
Menghindari kerugian akibat kerusakan mendadak
Menjamin kelayakan bangunan terhadap peraturan teknis terbaru

Dengan kata lain, audit struktur pondasi bukan sekadar prosedur teknis, tetapi investasi jangka panjang untuk keselamatan dan efisiensi bangunan.

Info lainnya : Ingin Bangunan Tahan Lama? Audit Struktur Adalah Jawabannya!

Audit struktur pada pondasi tiang pancang merupakan proses teknis yang memerlukan metode yang tepat dan keahlian profesional. Melalui kombinasi teknologi seperti PIT, CSL, PDA, dan GPR, auditor dapat mengevaluasi integritas tiang dengan akurat tanpa harus membongkar seluruh struktur.

Namun, tantangan seperti akses terbatas, kondisi tanah kompleks, dan variasi mutu beton memerlukan penanganan cermat dan pengalaman lapangan yang memadai. Karena itu, Anda perlu bekerja sama dengan konsultan berpengalaman untuk memastikan proses audit berjalan lancar dan memberikan hasil yang dapat diandalkan.
